Manuelles Routing

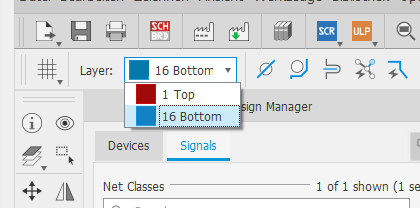

Unter „Layer“ kann ausgewählt werden wo die Leiterbahnen verlaufen sollen. „Bottom“ verläuft auf de Rückseite, „Top“ auf der Oberseite der Platine. Wir wählen „Bottom“. Sollte es mal nicht möglich sein eine Kreuzung auf der Rückseite zu verhindern, kann über Layer „Top“ eine Drahtbrücke auf der Vorderseite realisiert werden.
Mit dem „route“
Befehl können nun die Leiterbahnen anhand der Luftlinien gezeichnet werden. Im Feld „Breite“
wird die Breite der Leiterbahnen definiert. Der „Knickmodus“
bestimmt die Form des Verlaufs der Leiterbahn.
Mit „ripup“
wird eine bereits erstellte Leiterbahn wieder in eine Luftlinie zurückgewandelt.

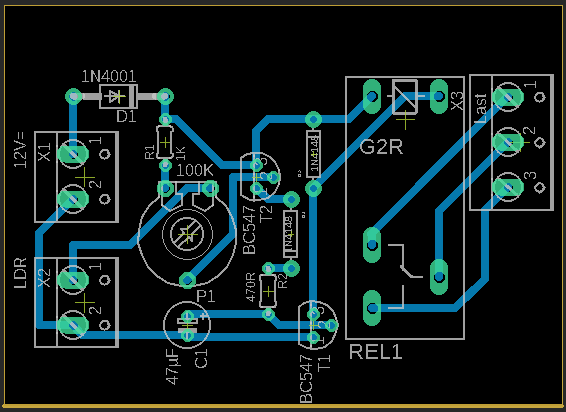

Wenn alle Leiterbahnen erstellt wurden sollten keine Luftlinien mehr vorhanden sein:
DRC
Der „DRC“
Befehl prüft das erstellte Board anhand von definierbaren Design Rules:

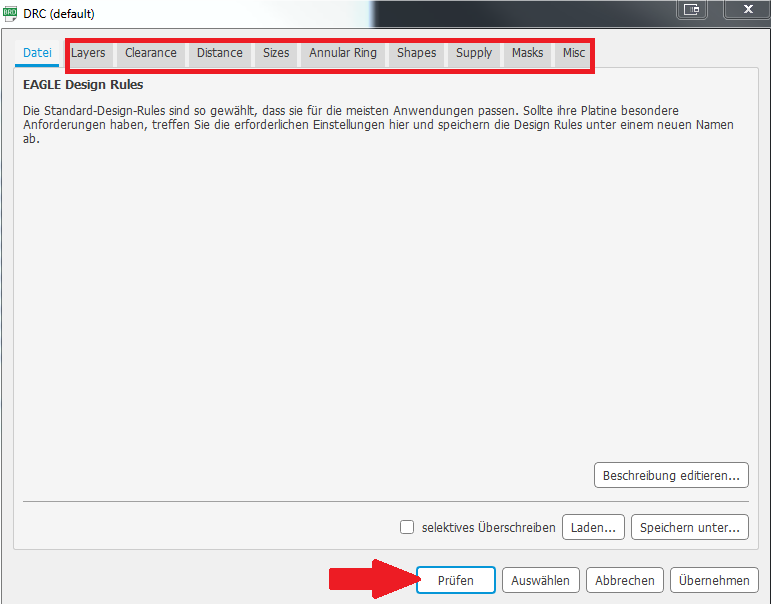

Im rot umrandeten Bereich lassen sich die Regeln anpassen. Mit „Prüfen“ wird der Prüflauf gestartet. Wurde nun z. B. vergessen eine Leiterbahn zu zeichnen, wird dies im Fehlerdialog angezeigt und im Board markiert:
Sind keine Fehler vorhanden, kann das Board abgespeichert – und die Platine erstellt werden. Im Control-Panel können später sowohl Schaltplan als auch Board wieder aufgerufen werden:
Zusammenfassung „Leiterbahnen erstellen und löschen“
