Vorgehensweise der Boarderstellung

Erzeugung

Um den erstellten Schaltplan auf das Board zu übertragen, wird der Befehl „zum Board wechseln“ angewendet:

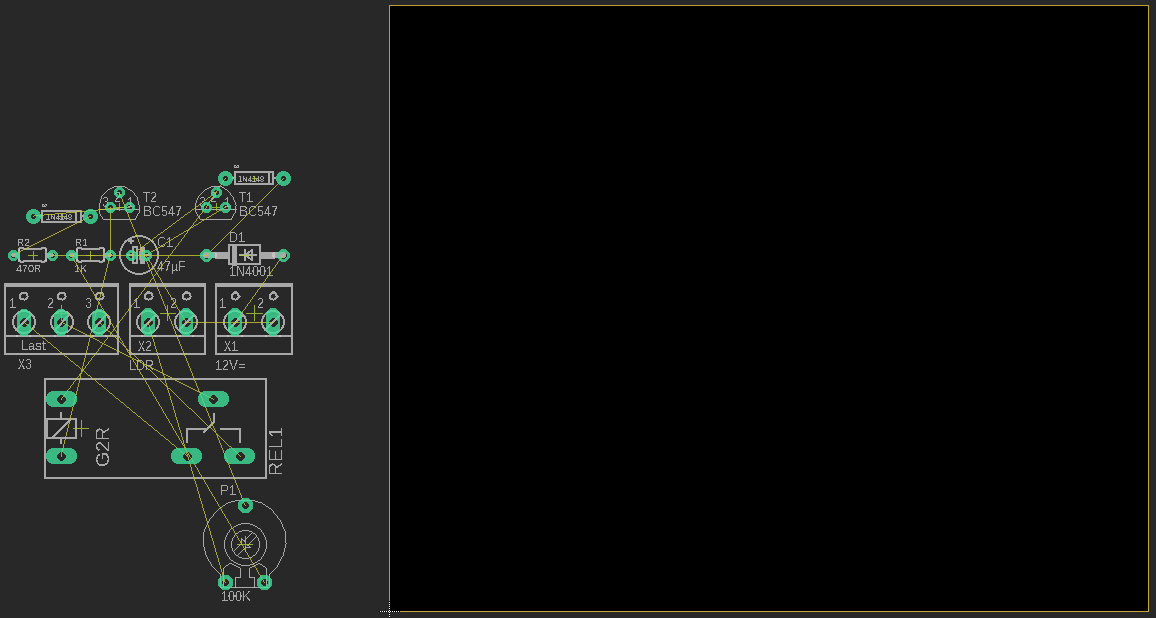

Daraufhin öffnet sich ein neues Fenster, in dem die verwendeten Bauteile durch gelbe Luftlinien nach Schaltplan verbunden sind. Daneben erscheint der Umriss der Platine:

Bauteile auf der Platine anordnen

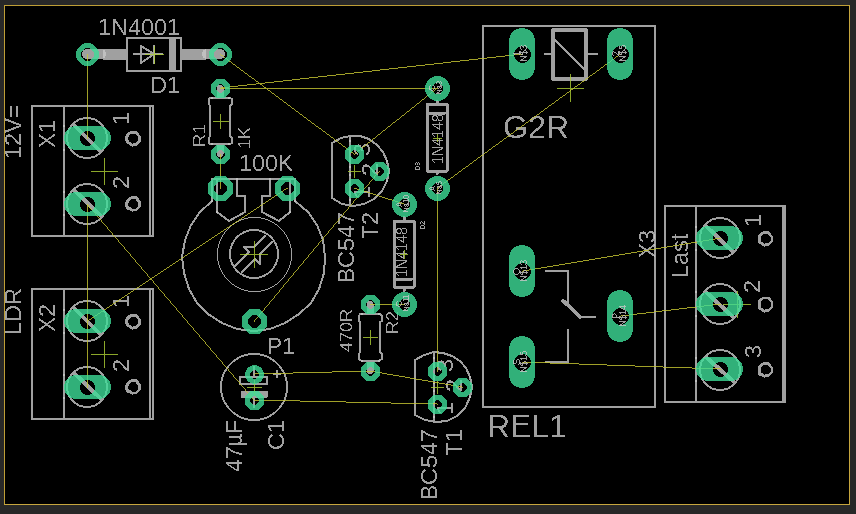

Nun werden die Bauteile auf der Platine angeordnet und die Abmessungen der
Platine angepasst. Dies geschieht mit Hilfe des „move“ Befehls. Es ist zweckmäßig die Bauteile erstmal ähnlich wie im Schaltplan auszurichten und dann so zu drehen/zu verschieben, dass der Platz optimal ausgenutzt wird und sich möglichst wenige Luftlinien kreuzen:

Optimierung der Verbindungen/Luftlinien

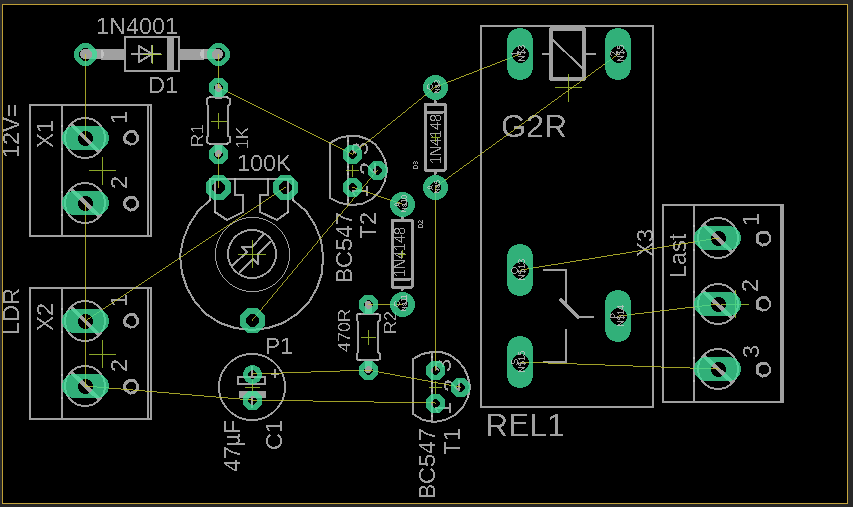

Der Befehl „ratsnest“ berechnet die gelben Luftlinien neu damit jedes Bauteil die kürzeste Verbindung erhält:
