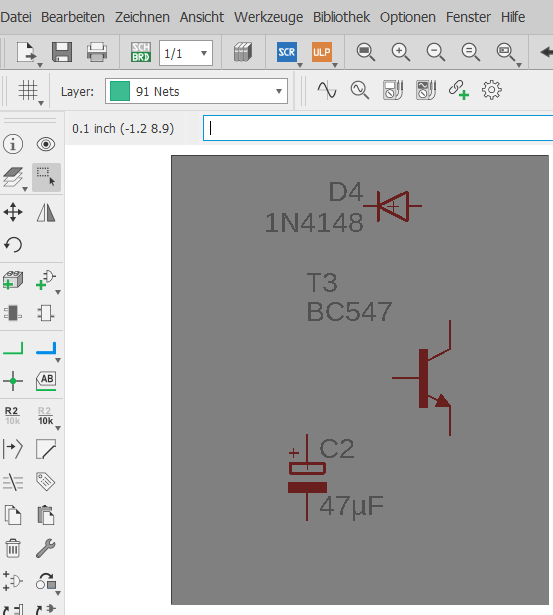

Der Befehl „group“
definiert eine Gruppe von Objekten, auf die anschließend bestimmte Befehle wie rotate, delete, move etc. angewendet werden können. Hierfür hält man die linke Maustaste gedrückt und zieht die Markierung über alle gewünschten Objekte.

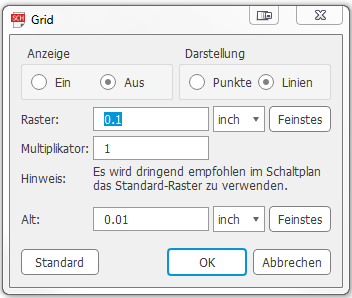

Der Befehl „grid“
definiert, ob und wie das Raster auf dem Bildschirm dargestellt wird. Außerdem kann die verwendete Rastereinheit festgelegt werden. Es sollte ein nicht zu feines Raster gewählt werden damit ein genaues Platzieren der Bauteile nicht erschwert – und ein späteres Verbinden der Anschlüsse untereinander erleichtert wird.

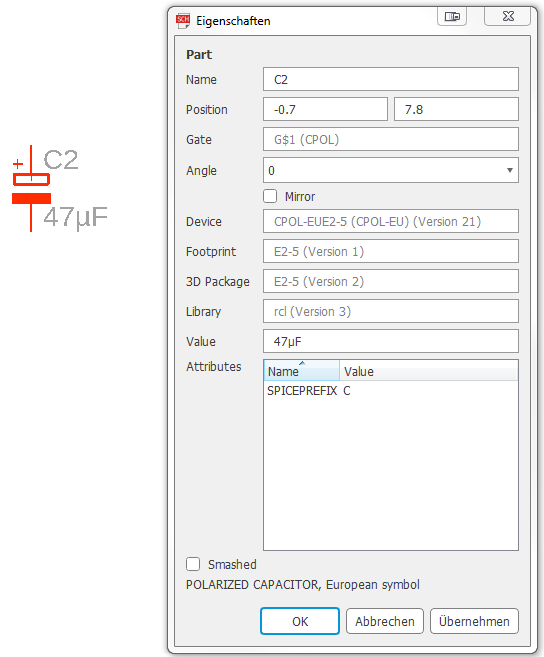

Der Befehl „info“
gibt zu einem angeklickten Objekt umfassende Informationen. Hier können auch Objekt-Eigenschaften verändert werden.

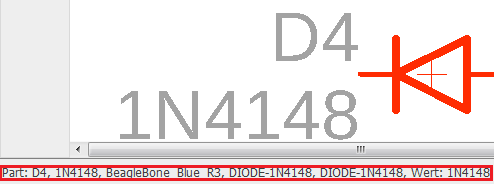

Mit dem Befehl „show“
werden angeklickte Objekte hervorgehoben. Details zu den Objekten werden in der Statuszeile aufgelistet. Mit dem Befehl können auch Signale und Netze hervorgehoben werden (hellere Darstellung).

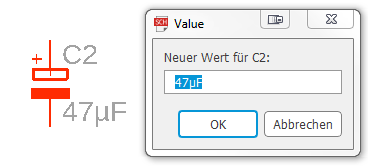

Mit dem Befehl „value“
kann man das ausgewählte Bauelement mit einem Wert versehen, z. B. den Widerstandswert bei einem Widerstand oder den Typ bei einem IC. Hier als Beispiel unser Kondensator C2:

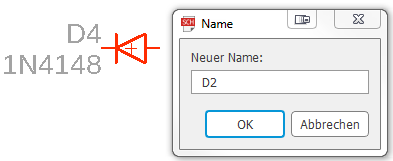

Durch den Befehl „name“
kann das gewählte Bauteil benannt werden, hier am Beispiel unserer Diode:
Mit dem Befehl „text“
kann eine Beschriftung in den Schaltplan eingefügt werden.

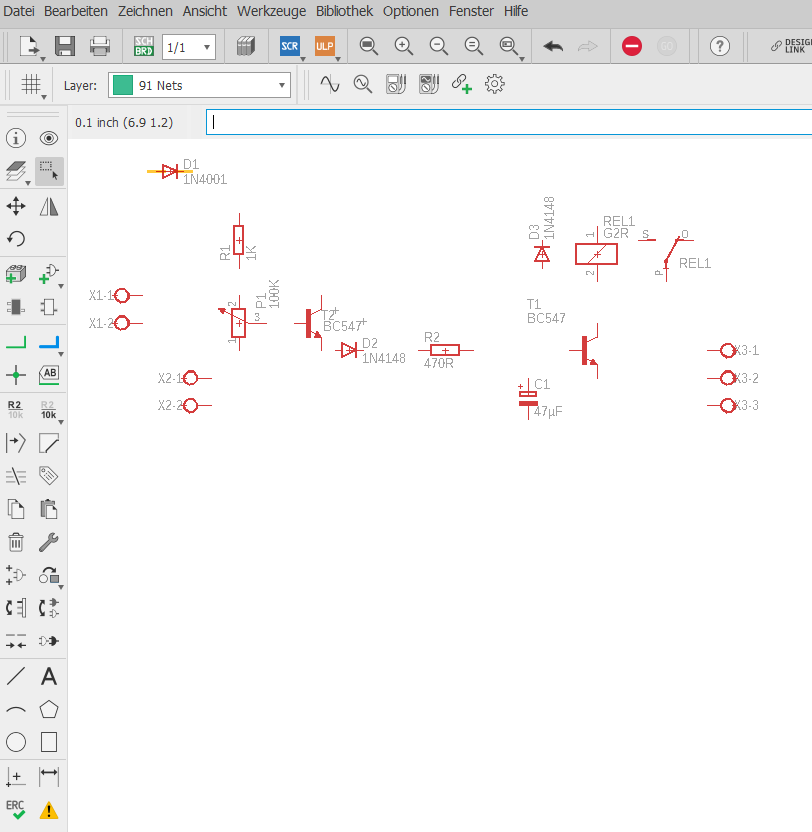

Sind alle Bauteile ausgewählt, eingefügt, ausgerichtet, mit Werten versehen, und benannt sieht unsere Schaltung folgendermaßen aus:
