Auswahl von Bauteilen durch Einbindung und Nutzung von Bibliotheken
Die Bauteile sind in Bibliotheken hinterlegt. Eagle bringt bereits eine breite Auswahl mit, im Internet (z. B. beim Bauteilehersteller) können weitere Bibliotheken heruntergeladen und in Eagle eingebunden werden. Die wichtigsten allgemeinen Bibliotheken sind:
rcl (Widerstände, Kondensatoren, Spulen)
pot (Potentiometer)
con_amp (Stecker)
supply (Spannungsversorgung)

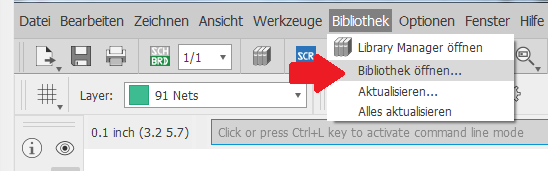

Damit der Zugriff auf die Bauteile möglich ist, müssen die entsprechenden Bibliotheken zuerst eingebunden werden. Externe, z. B. aus dem Internet heruntergeladene Bibliotheken, werden über „Bibliothek“ → „Bibliothek öffnen“ hinzugefügt.

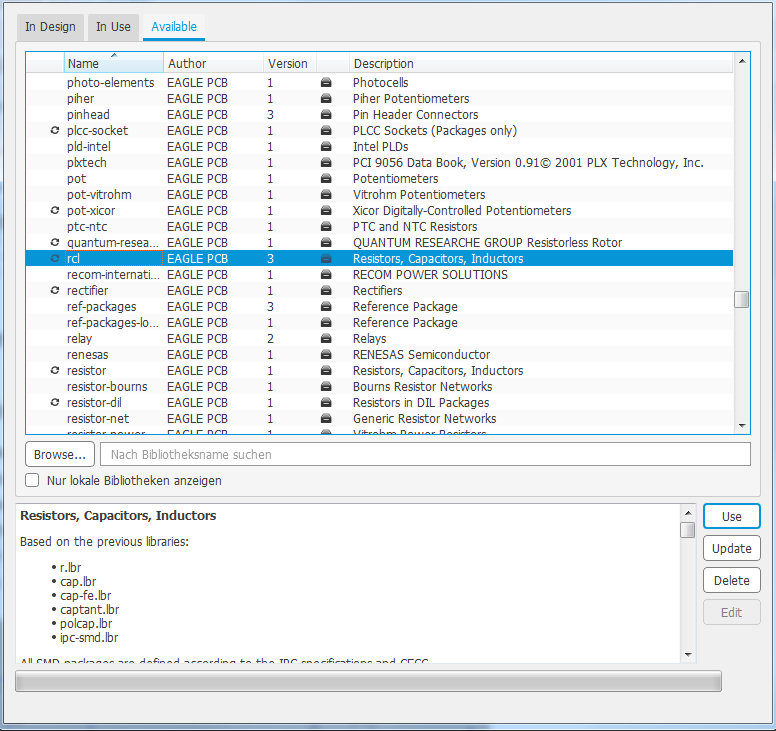

Um eine Bibliothek verwenden zu können, wird unter „Bibliothek“ der „Library Manager“ geöffnet:
Unter dem Reiter „Available“ können nun die benötigten Bibliotheken markiert- und mit „Use“ ausgewählt werden. Unter dem Reiter „In Use“ werden die geladenen Bibliotheken angezeigt.

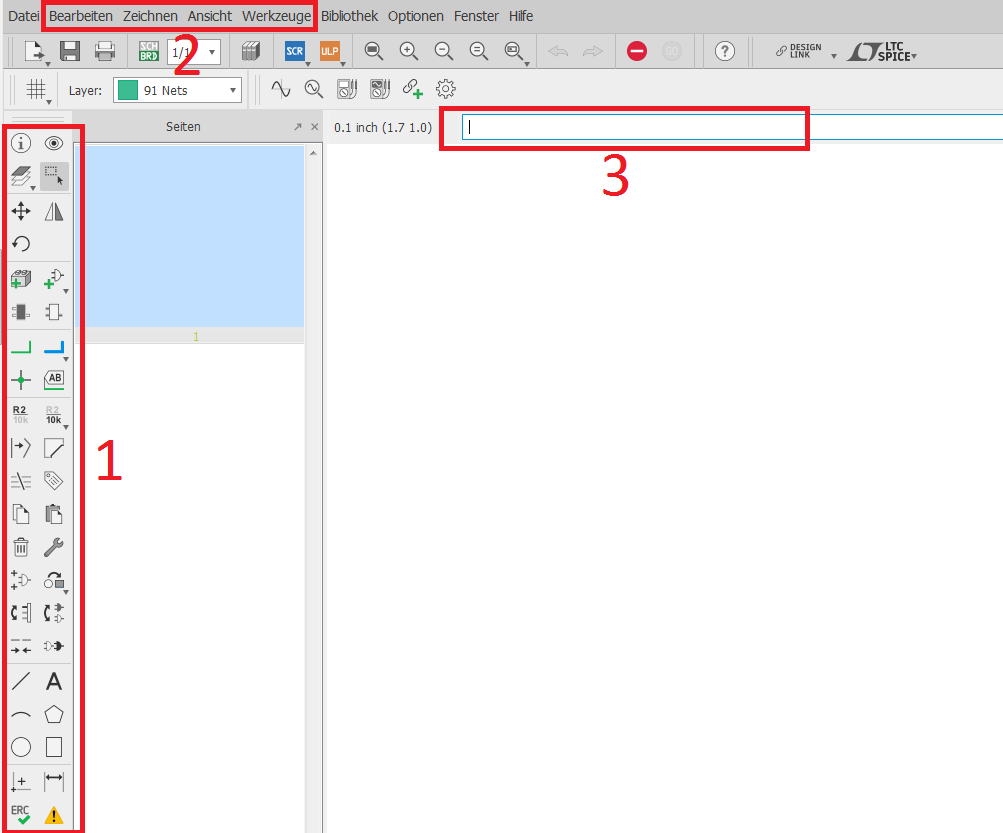

Befehle können per Icon in der Werkzeugleiste (1), im Menü (2) oder direkt über die Befehlszeile (3) aufgerufen werden.
Die Werkzeugleiste befindet sich nach dem 1. Aufruf des Schaltplaneditors auf der linken Seite – sie lässt sich aber auch an anderen Stellen im Editor andocken.
Nun können die Bauteile eingefügt werden.Mit dem Befehl „add“
wird das gewünschte Element ausgewählt. Hierzu wählt man die entsprechende Bibliothek an und sucht das passende Bauteil aus. Wichtig ist, dass das gewählte Package zum vorgesehenen Bauteil passt (Bauteilgröße, Bauart etc.). Informationen hierzu werden in den Bauteileigenschaften angezeigt. SMD Bauteile sind entsprechend gekennzeichnet und werden mit roten Anschlussflächen dargestellt:
In unserem Beispiel wird das Poti PT10 benötigt, hierzu öffnet man die Bibliothek „rcl“ (Selektierung per Tastatur durch die Eingabe von einem oder mehreren Buchstaben möglich) und wählt im Untermenü „Potentiometer_“ das Bauteil „Potentiometer_PT-10“ aus. Wird nun mit dem Button „OK“ bestätigt, kann das Potentiometer durch Linksklick im Schaltplan abgesetzt werden.
Um ein Bauteil im Schaltplan zu bewegen, wird der Befehl „move“
verwendet. Durch Linksklick auf das Bauteil hängt es am Mauszeiger und kann an der gewünschten Stelle abgesetzt werden. Mit Rechtsklick kann das Bauteil gedreht werden.
Der Befehl „rotate“
dreht das mit Rechtsklick gewählte Bauteil gegen den Uhrzeigersinn.
Der Befehl „delete“
löscht das mit Rechtsklick gewählte Bauteil.
