Erzeugen von Verbindungen
Mit der „net“-Funktion
werden nun die einzelnen Verbindungen (Netze) zwischen den Bauteilen erstellt. Endet eine Verbindung auf einer anderen, wird automatisch ein Verknüpfungspunkt erstellt. Dies geht auch von Hand mit dem Befehl „junction“.
Der Befehl „wire“ wurde in der aktuellen Eagle-Version 9 durch den Befehl „line“ ersetzt. Er erstellt zwischen zwei Koordinatenpunkten (1. und 2. Linksklick mit der Maus) eine Linie. Zwar können durch den Parameter signal_name alle folgenden Linien mit einem Signal verbunden werden, jedoch wird hierbei keine automatische Prüfung durchgeführt. Somit könnten unbemerkt unterschiedliche Signale verbunden werden und ein Kurzschluss entstehen.
Nachdem alle Verbindungen per „net“-Funktion hergestellt wurden sieht der Schaltplan wie folgt aus:
Nachdem der Schaltplan erstellt ist, kann er mit dem Befehl „erc“
auf elektrische Fehler überprüft werden.

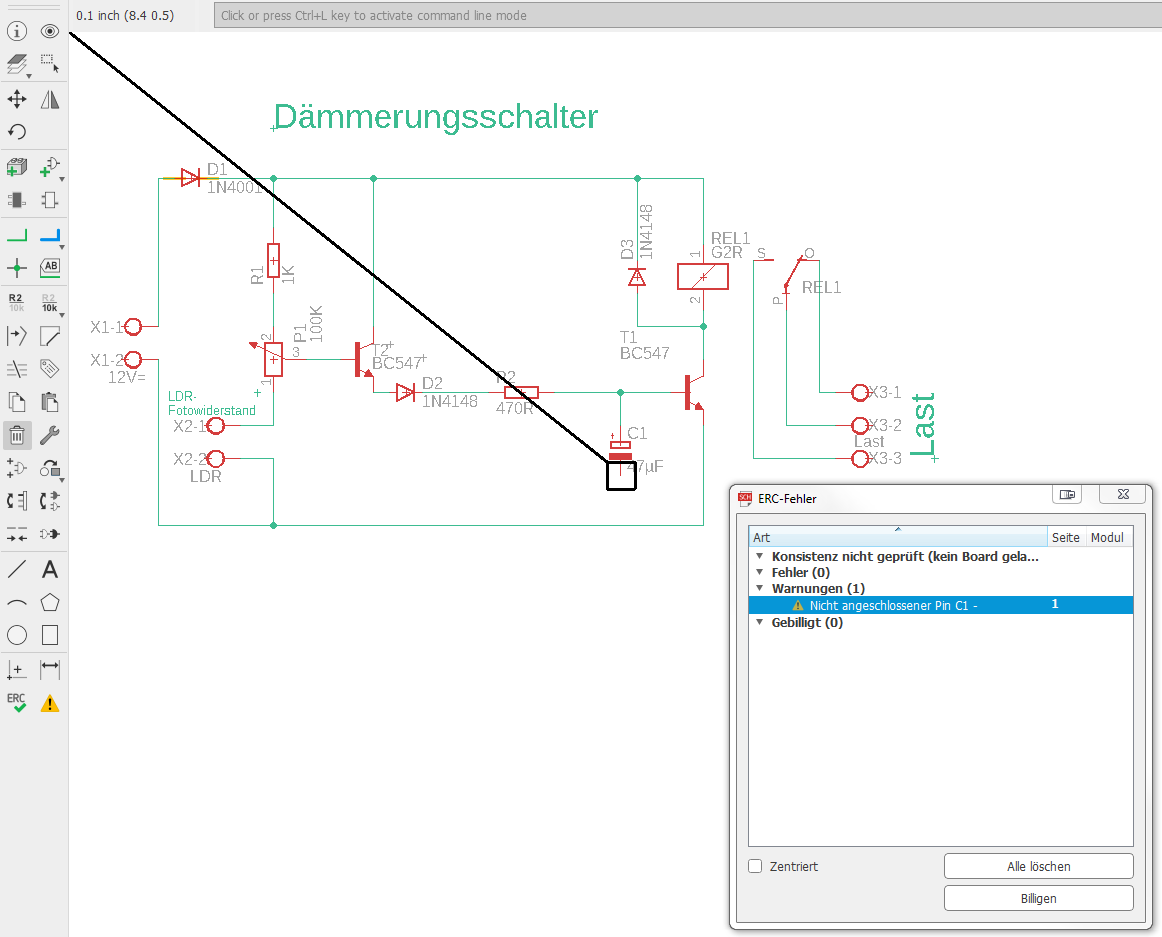

Die Ergebnisse werden im „errors“
Dialog angezeigt:
In diesem Beispiel fehlt eine Verbindung an einem Pin von Kondensator C1. Wurde der Fehler korrigiert kann erneut eine ERC-Prüfung gestartet werden. Stellt der Fehler kein Problem dar kann er auch durch „Billigen“ akzeptiert und somit vom Programm ignoriert werden.
