Vorgehensweise zur Schaltplaneingabe
Grundlegende Eingabe

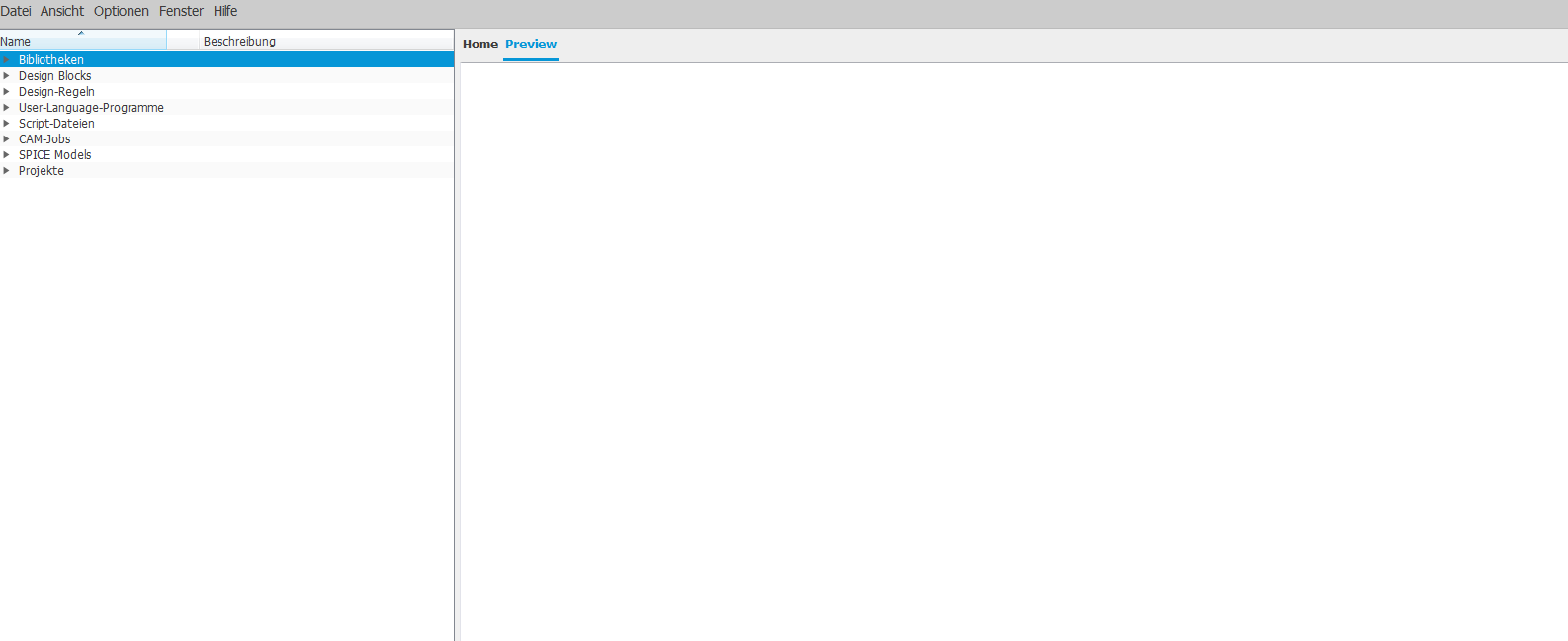

1: Nach Programmstart wird das Eagle-Control Panel angezeigt:
2: Optional kann unter „Optionen“ –> „Verzeichnisse…“ der Pfad für das Projektverzeichnis angepasst werden.

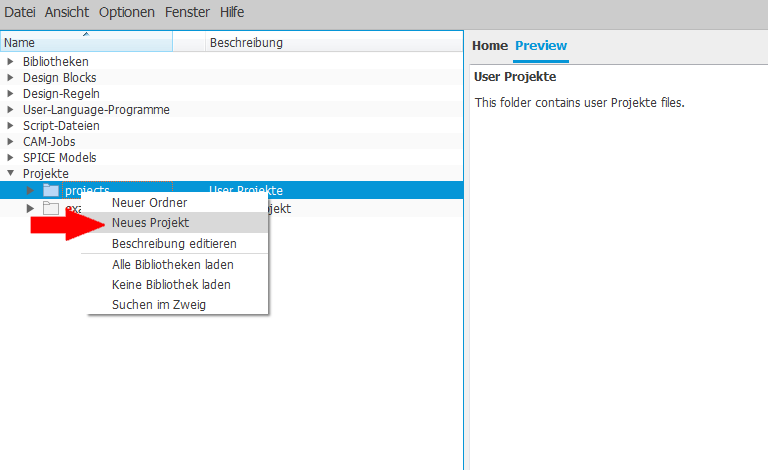

3: Projekt erstellen: Jedes Projekt bekommt ein eigenes Verzeichnis. Darin werden die Projekteinstellungen und Fensterpositionen gespeichert.
Unter „Projekte“ kann mit der rechten Maustaste ein neues Projekt oder ein weiterer Unterordner erstellt werden:

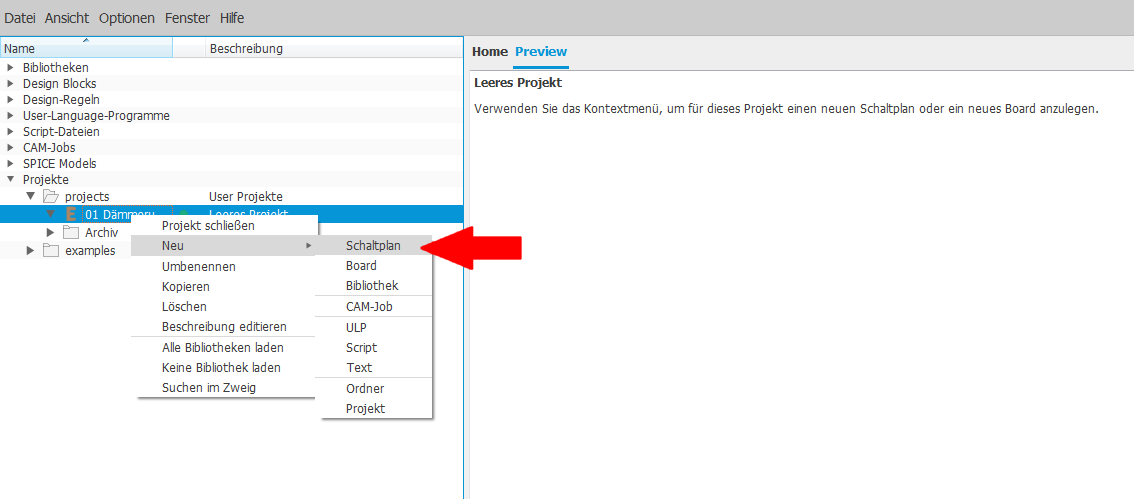

4: Schaltplan erstellen: Mit einem Rechtsklick auf das erstellte Projekt kann nun unter „Neu“ der Schaltplan erstellt werden. Der Schaltplan bildet die Grundlage für die spätere Boarderstellung.

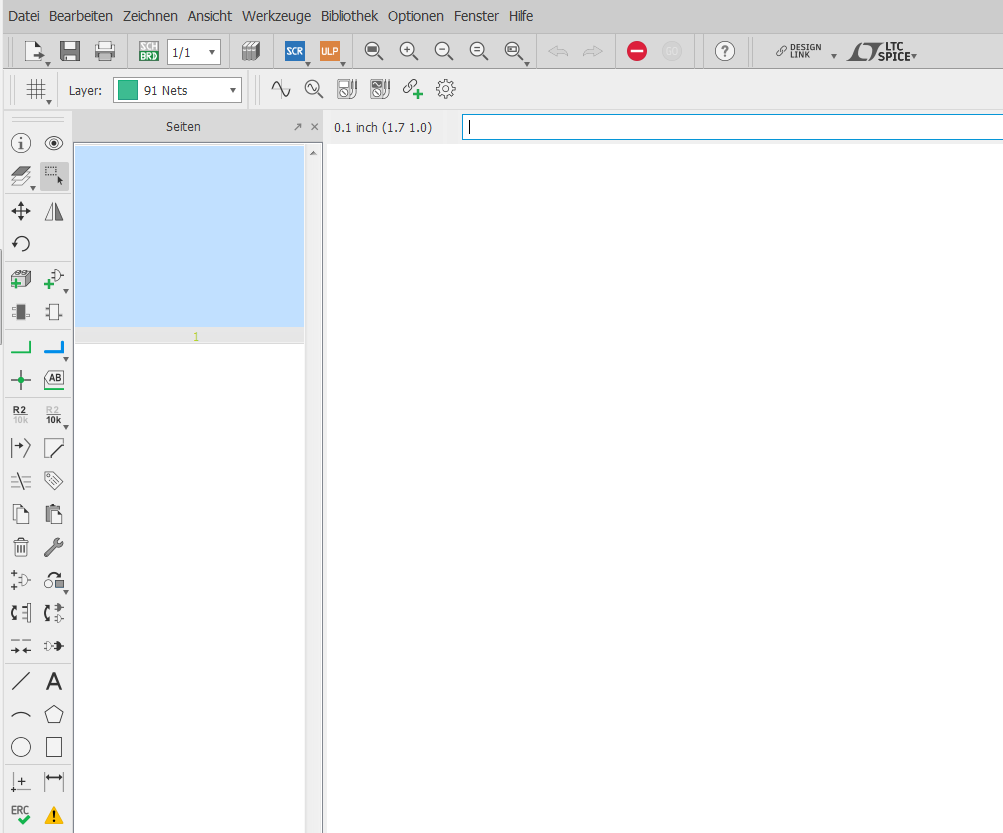

5: Wurde ein neuer Schaltplan erstellt, öffnet sich der Schaltplan-Editor:
