Vorgehensweise der Boarderstellung

Erzeugung

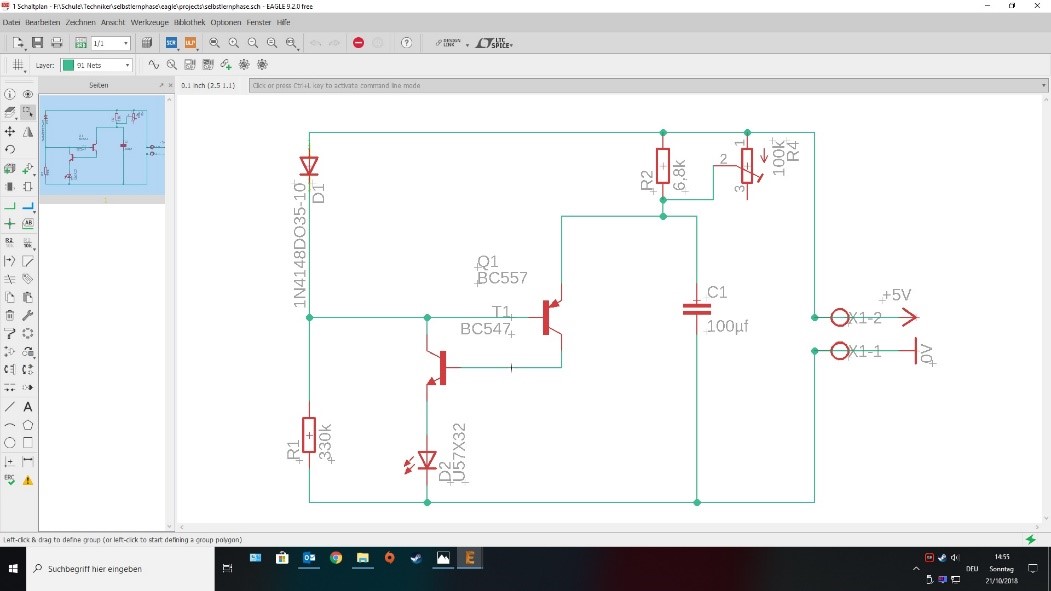

Mit dem Button „Boarderzeugen/ zum Board wechseln“ wird eine Board Datei erzeugt bzw. man wechselt zur Boarddarstellung.

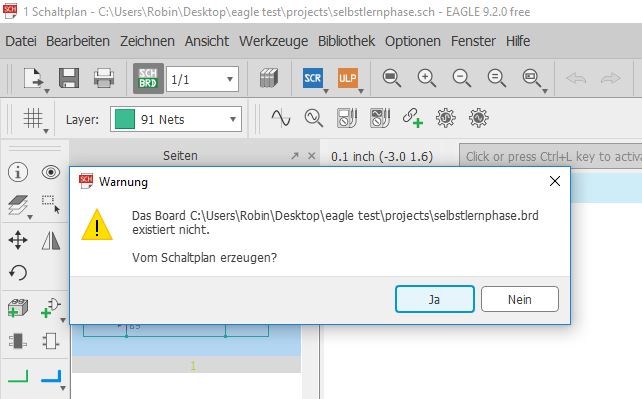

Nach der Bestätigung mit Ja wird das Board erstellt.

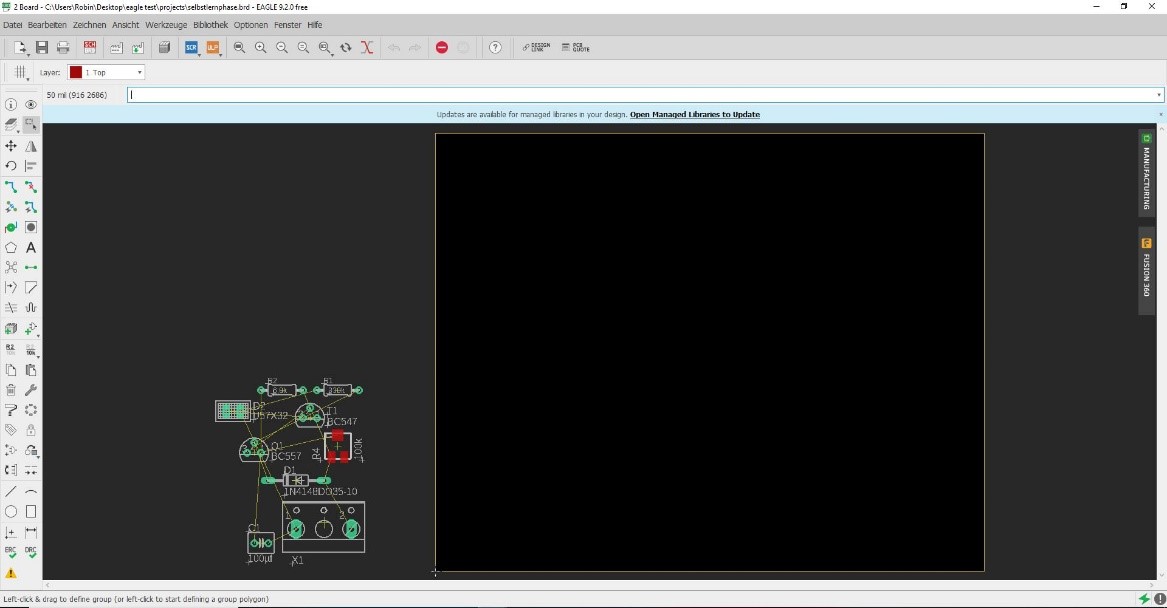

Die erzeugte Schaltung muss händisch in das Layoutfeld gezogen werden.

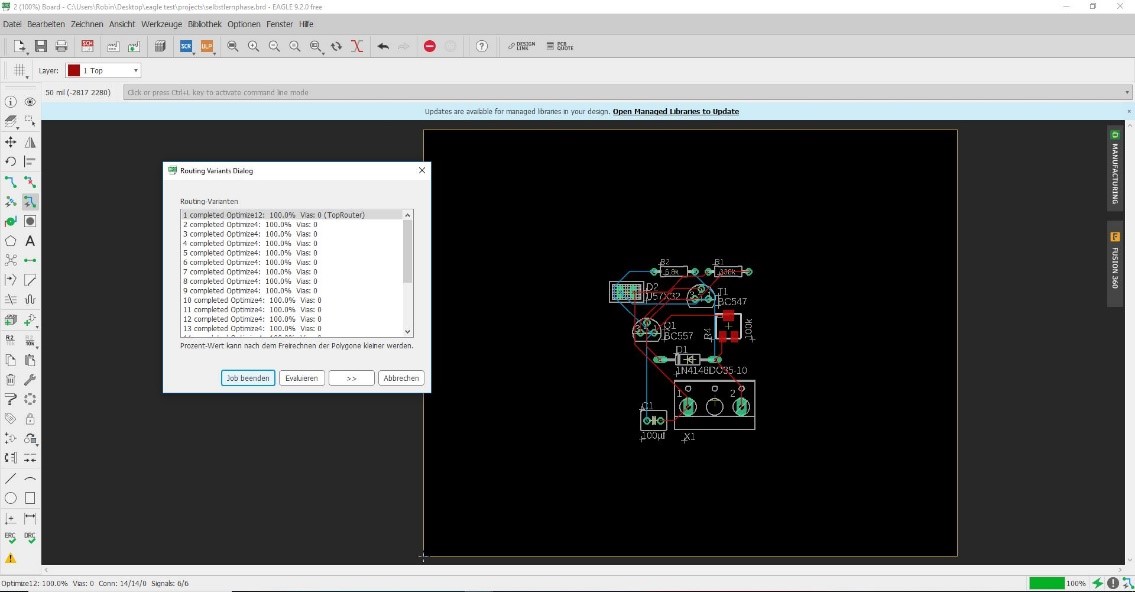

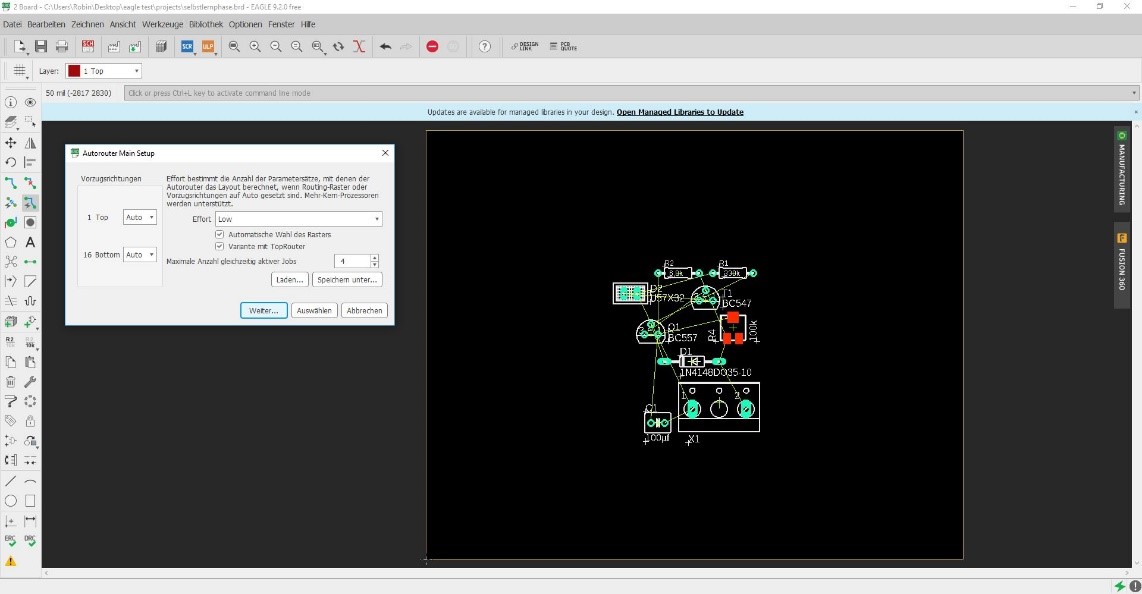

Mit dem Befehl „Autorouter“ werden, die verdrahteten Signale (dargestellt als Luftlinien im Unrouted-Layer) in Leiterbahnen umgewandelt.

Mit der Autorouter Funktion wird automatisch bestimmt welche Leiterbahnen auf der Oberseite bzw. auf der Unterseite angebracht werden.

Optimierung der Verbindungen/ Luftlinien

• ratsnet:

Mit dem Befehl „ratsnet“ werden Luftlinien und Polygone neu berechnet. Der „ratsnet“ Befehl berechnet die Luftlinien neu, damit man z. B. nach einer Änderung der Bauelemente-Platzierung wieder die kürzesten Verbindungen erhält.

Manuelles Routing

• route:

Mit dem Befehl „route“ kann man händisch die Luftlinien in Leiterbahnen umwandeln.

• Ripup:

Mit dem Befehl „ripup“ kann man händisch Leiterbahnen wieder zurück in Luftlinien umwandeln.

DRC

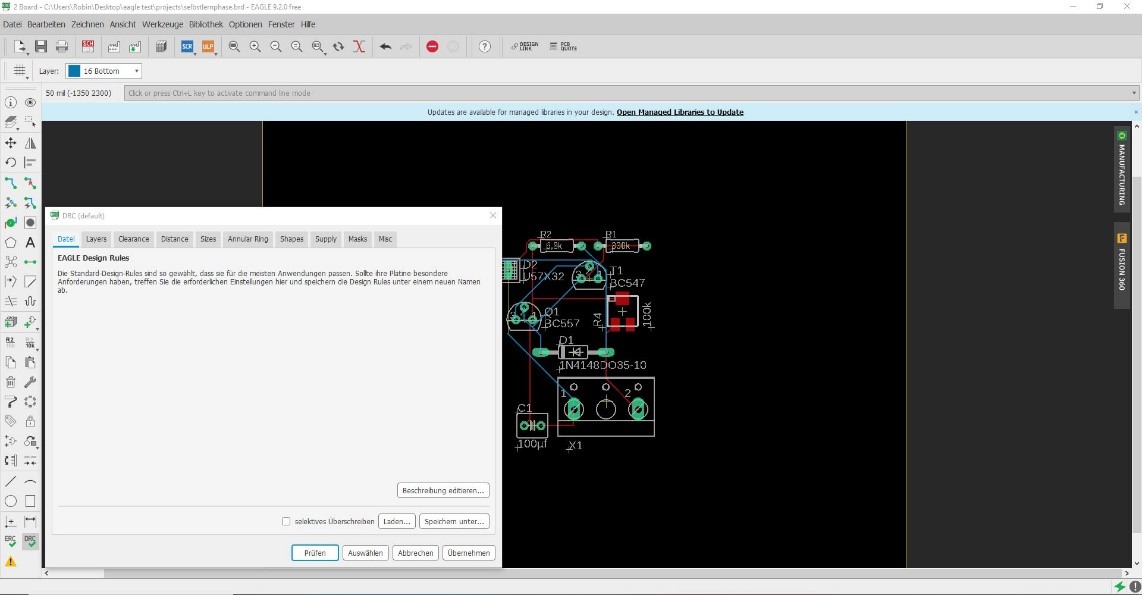

Mit dem Befehl „DRC (Design Rule Check) (Platine prüfen)“ wird die Platine auf alle Parameter geprüft, die für ein Platinen-Layout notwendig sind.

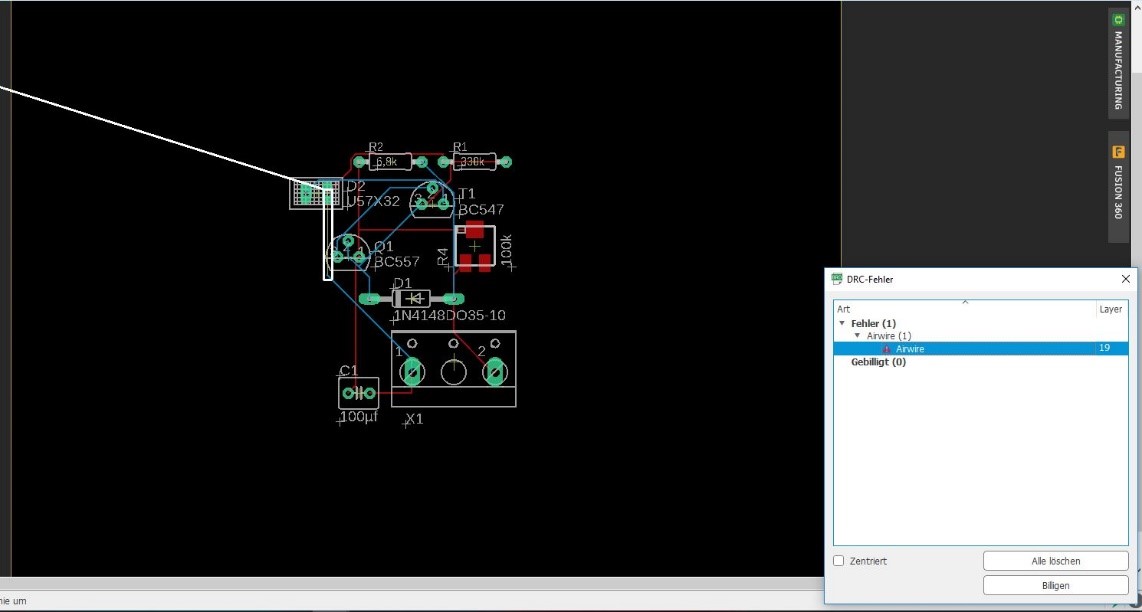

Bei einem Fehler öffnet sich folgendes Dialogfenster mit Infos zum Fehler.

Wenn kein Fehler vorhanden ist wird eine Meldung in der linken unteren Leiste angezeigt.
