Vorgehensweise zur Schaltplaneingabe

Grundlegende Eingabe

In der linken Sidebar können Grundlegende Steuerungsbefehle eingegeben werden.

• move:

Mit dem Befehl „move“ können Objekte verschoben werden.

• rotate:

Mit dem Befehl „rotate können Objekte gedreht werden.

• delete:

Mit dem Befehl „delete“ können Objekte gelöscht werden.

• group:

Mit dem Befehl „group“ können Objekte gruppiert werden.

• grid:

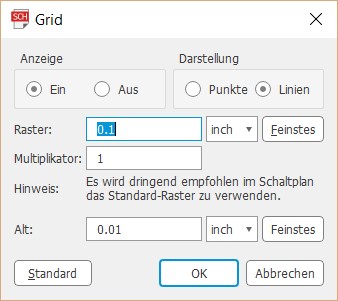

Mit dem Befehl „grid“ kann man die Rasterdarstellung und die Einheit auswählen.

• info:

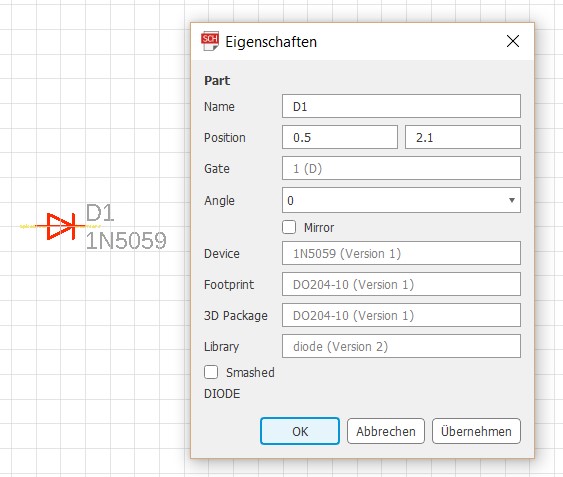

Mit dem Befehl „info“ öffnet sich das Eigenschaftenfenster des Bauteiles.

Hier im Beispiel mit der Diode D1 1N5059

• show:

Ansicht → Show

Mit dem Befehl „show“ können Objekte und zusammenhängende Netze farblich hervorgehoben werden.

• value:

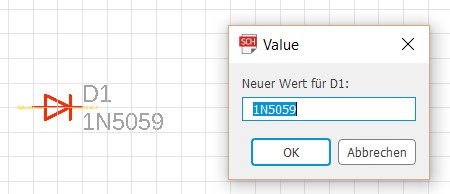

Mit dem Befehl „value“ kann man die Bauteilwerte ändern.

Hier im Beispiel mit der Diode D1 1N5059

• name:

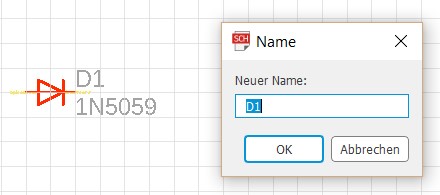

Mit dem Befehl „name“ können die Bezeichnungen der Bauteile geändert werden.

Hier im Beispiel mit der Diode D1 1N5059

Auswahl von Bauteilen durch Einbindung und Nutzung von Bibliotheken

• Auswahl der Bauteile

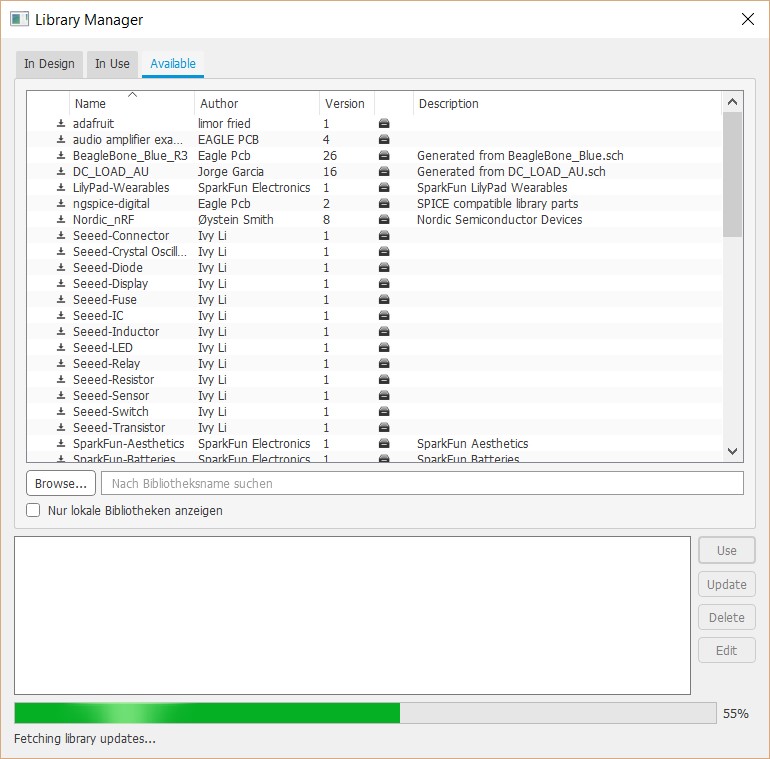

Bibliothek → Library Manager öffnen

Im Library Manager findet man eine Auflistung der verschiedenen Bauteil Bibliotheken.

Im Reiter „In Design“ sind die Bauteile aufgelistet die momentan in der Schaltung genutzt werden.

Im Reiter „In Use“ werden die genutzten Bibliotheken angezeigt.

Im Reiter „Available“ werden alle verfügbaren Bibliotheken angezeigt.

• use

Mit dem Befehl „use“ können verfügbare Bibliotheken ausgewählt und genutzt werden. Die genutzten Bibliotheken werden im Reiter „In Use“ angezeigt.

• add

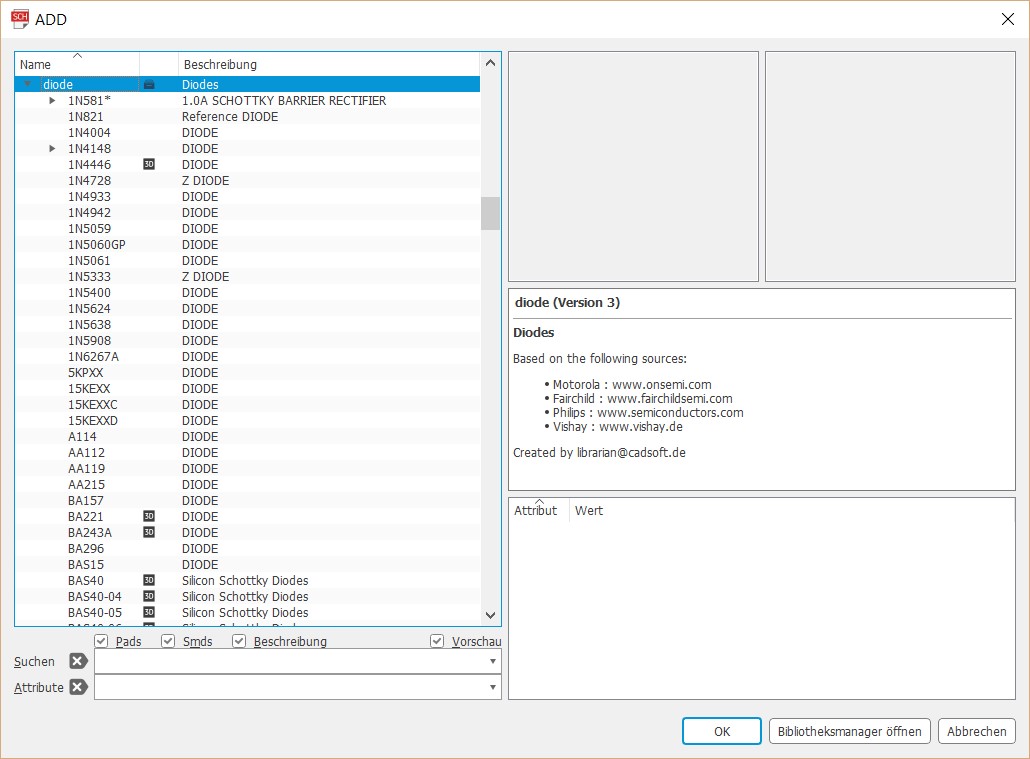

Mit dem Befehl „Add Part“ können Bauteile aus den vorhandenen Bibliotheken ausgewählt werden.

Erzeugung von Verbindungen

• net:

Mit der Funktion „net“ werden Netze (Einzelverbindungen) gezeichnet.

• wire:

Mit der Funktion „wire“ (Line) werden Linien gezeichnet. Im Gegensatz zur Funktion „net“ werden die Verbindungen durchgängig gezeichnet. Net erzeugt automatisch Verbindungen zwischen Leitern.

ERC

Mit dem Befehl „ERC“ wird die Schaltung auf elektrische Fehler geprüft.

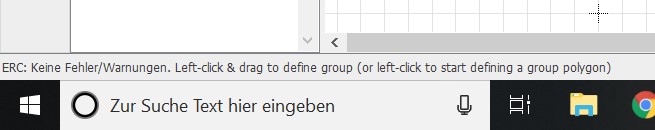

Ist die Schaltung elektrisch fehlerfrei aufgebaut worden, wird in der linken unteren Ecke die Meldung erscheinen, dass keine Fehler/ Warnungen bestehen.

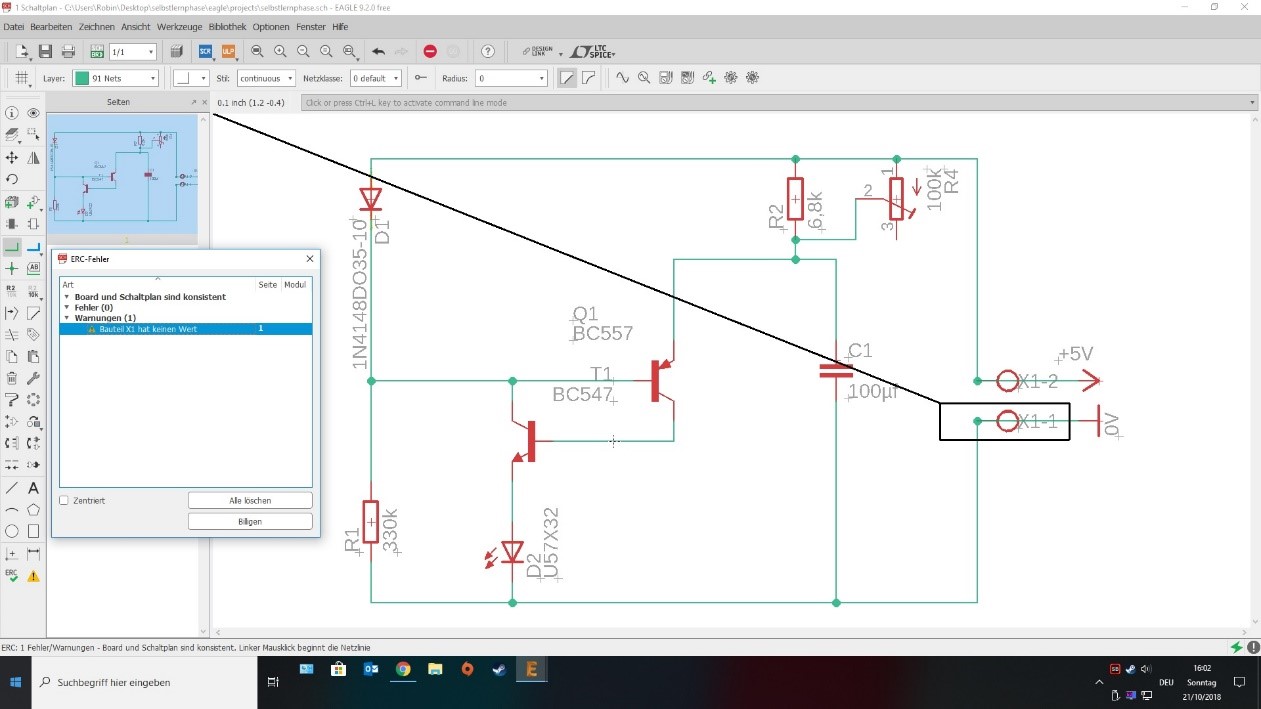

Bei einem Fehler in der Schaltung, öffnet sich folgendes Dialogfenster mit Informationen zum bestehenden Fehler.
